一、設備特點

1.1 本系統采用兩部高速動態激光掃描傳感器，其中一部沿進車方向安裝在機動車外廓尺寸測量車道右側，另外一部傳感器安裝在機動車外廓尺寸測量立柱左下側方位。本系統自動對在車道上行駛的車輛進行掃描。

1.2 在車輛外廓尺寸測量中,激光掃描傳感器相對于其他類型的傳感器（圖像、光幕和超聲等方式）具有獨到的應用優勢和數據特征。

1）測量距離遠，測量距離高達50m；

2）測量精度高，對于大型車輛的長、寬、高，測量誤差不超過0.8%（95%的置信區），測量分辨率為1mm；

3）測量速度快，整車通過測量后8秒內可得到測量結果。

4）環境適應強，不受環境光的影響，即使在夜間和室外的工作環境也能正常工作。

1.3 本系統采用網絡化接口，系統軟件與汽車安全性能檢測線無縫連接，并集成了車輛拍照模塊，實現實時數據交換及檢測調度。完全滿足國家標準GB38900-2020《機動車安全技術檢驗項目和方法》、GB/T 26765-2023《機動車安全技術檢驗業務信息系統》、行業標準GA1186-2014《機動車安全技術檢驗監管系統通用技術條件》等標準的要求。本系統留有與各級管理部門的聯網接口，可根據用戶及當?shù)毓芾聿块T的要求進行編程。

1.4系統軟件為WINDOWS 操作系統，采用可視化編程工具、SQL 數據庫，人機界面合理，檢測功能強大，檢測效率高，操作簡便、易維護，可擴展性強、聯網兼容性高。

1.5本系統可以安裝在檢測線的外檢和檢測車間內，安裝位置可以選擇工位之間 20-25米處（可視現場情況進行調整）。

1.6 檢測場地：采用通道式過車，特殊要求另行協商。

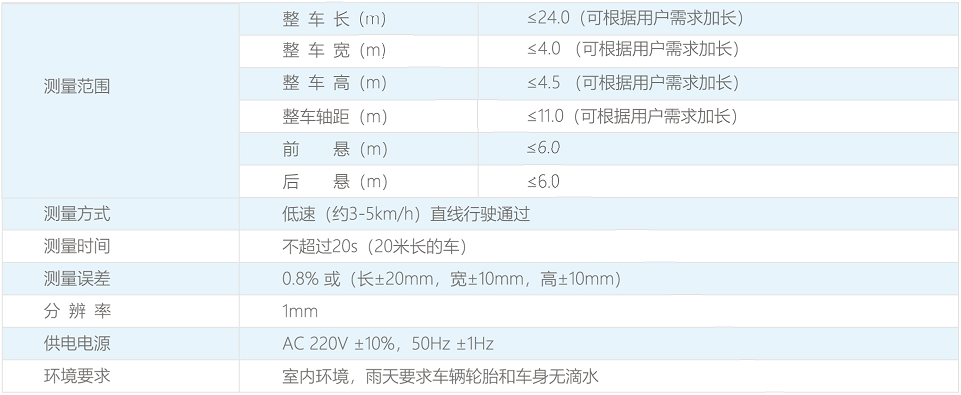

二、主要技術參數

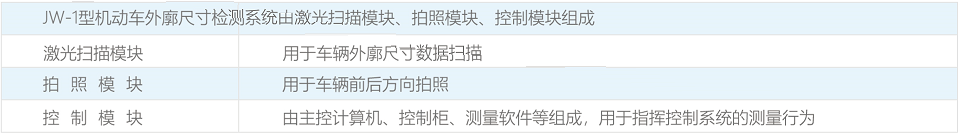

三、系統組成

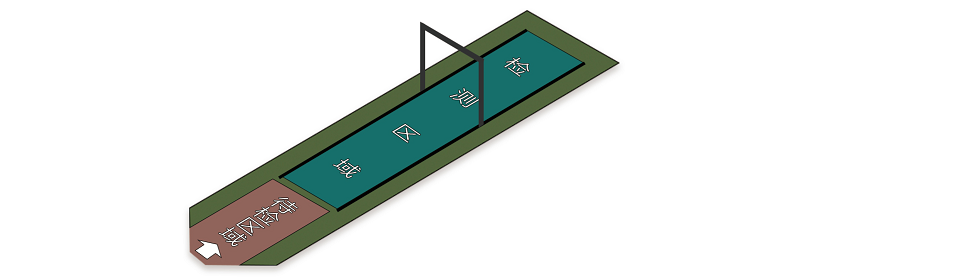

四、工藝布局
